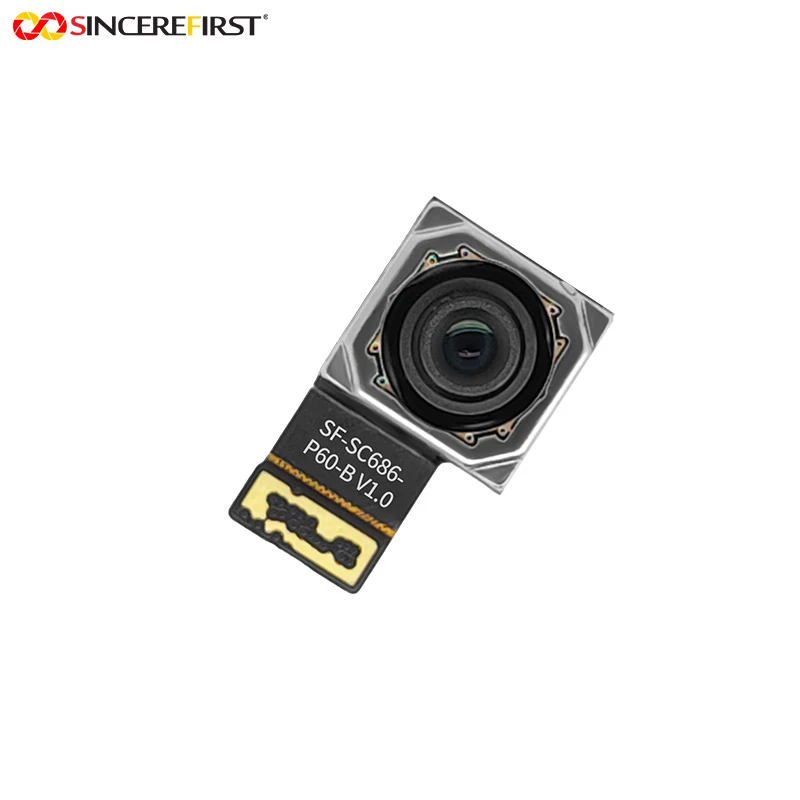

64mp Sony IMX686 بہترین سینسر آٹو فوکس کیمرہ ماڈیول
Guangzhou مخلص انفارمیشن ٹیکنالوجی لمیٹڈ چین میں سب سے زیادہ پیشہ ور 64mp سونی imx686 بہترین سینسر آٹو فوکس کیمرہ ماڈیول مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے یہاں فروخت کے لیے تھوک ڈسکاؤنٹ مصنوعات میں خوش آمدید۔ اپنی مرضی کے مطابق آرڈرز کا استقبال ہے۔
Sony IMX686 کا جائزہ لینے والے پروجیکٹس کو اس کے 64MP سینسر کی خصوصیات سے زیادہ پر غور کرنے کی ضرورت ہے۔ ہوسٹ انٹرفیس، فوکسنگ رینج، آپٹیکل کوریج اور کنیکٹر کا ڈھانچہ اس بات کا تعین کرتا ہے کہ آیا کیمرہ ماڈیول ٹارگٹ ڈیوائس کے لیے واقعی فٹ ہو سکتا ہے۔ یہ کنفیگریشن ان پروجیکٹس کے لیے ایک متعین C-PHY راستہ فراہم کرتی ہے جو IMX686 امیجنگ کو صرف سینسر سے شروع کیے بغیر مربوط کرنا چاہتے ہیں-۔
ماڈیول 9248 × 6944 مقامی ریزولوشن کو 4K@30FPS آؤٹ پٹ، 10 سینٹی میٹر سے انفینٹی تک VCM آٹو فوکس، PDAF، HDR اور RAW آؤٹ پٹ کے ساتھ جوڑتا ہے۔ اس کی آپٹیکل کنفیگریشن D79.8 ڈگری فیلڈ آف ویو، 5.43 mm EFL اور F1.89 یپرچر استعمال کرتی ہے، جبکہ 30Pin BTB C-PHY MIPI انٹرفیس میزبان انضمام کے راستے کی وضاحت کرتا ہے۔ معیاری ماڈیول SenreFirst's in-house Active Alignment کے عمل کا استعمال کرتے ہوئے تیار کیا جاتا ہے۔
خصوصیات
•64MP سونی IMX686 امیجنگ
سونی IMX686 9248 × 6944 مقامی ریزولوشن 1/1.73 انچ سینسر فارمیٹ اور 0.8 μm پکسلز کے ساتھ ایسے پروجیکٹس کے لیے فراہم کرتا ہے جن کے لیے اعلی مقامی تصویر کی تفصیل درکار ہوتی ہے۔
•طے شدہ 30Pin C{1}}PHY انٹیگریشن
یہ ورژن 30Pin BTB C-PHY MIPI انٹرفیس کا استعمال کرتا ہے، جو اسے میزبان پلیٹ فارمز کے لیے IMX686 اختیار بناتا ہے جو خاص طور پر C-PHY کیمرہ کنکشن کے ارد گرد ڈیزائن کیا گیا ہے۔
•VCM آٹو فوکس 10 سینٹی میٹر سے انفینٹی تک
VCM آٹو فوکس ڈھانچہ 10 سینٹی میٹر سے لے کر انفینٹی تک ایک تصدیق شدہ فوکسنگ رینج کا احاطہ کرتا ہے، ایسے آلات کی مدد کرتا ہے جو بدلتے فاصلے پر مضامین کو پکڑتے ہیں۔
•PDAF، HDR اور 4-in-1 پکسل سپورٹ
تصدیق شدہ IMX686 کنفیگریشن لچکدار فوکسنگ اور امیجنگ موڈز کے لیے PDAF، HDR اور 4-in-1 پکسل آپریشن کو سپورٹ کرتی ہے۔
•D79.8 ڈگری آپٹیکل کنفیگریشن
معیاری لینس 5.43 ملی میٹر EFL، F1.89 یپرچر اور D79.8 ڈگری فیلڈ آف ویو کا استعمال کرتا ہے، جس میں ٹی وی کی مسخ 1.5 فیصد سے کم ہے۔
•-ہاؤس ایکٹو الائنمنٹ پروڈکشن میں
یہ معیاری ماڈیول SincereFirst کے اپنے ایکٹو الائنمنٹ آلات کا استعمال کرتے ہوئے تیار کیا گیا ہے۔ AA IMX686 سینسر کی خصوصیت کے بجائے کیمرہ ماڈیول مینوفیکچرنگ کے عمل کا حصہ ہے۔
MIPI کیمرہ ماڈیول کا اطلاق
•ہائی-ریزولوشن تک رسائی اور شناختی ٹرمینلز
64MP سینسر، VCM آٹو فوکس اور C-PHY انٹرفیس رسائی کے ٹرمینلز، شناختی کیپچر کے آلات اور دیگر ایمبیڈڈ سسٹمز کو سپورٹ کر سکتے ہیں جنہیں تفصیلی موضوع کی تصویر کشی کی ضرورت ہے۔
•ہینڈ ہیلڈ اسکیننگ ڈیوائسز
10 سینٹی میٹر سے انفینٹی فوکسنگ رینج ماڈیول کو ہینڈ ہیلڈ سکینرز اور پورٹیبل کیپچر ڈیوائسز کے لیے موزوں بناتی ہے جہاں آپریشن کے دوران ہدف کا فاصلہ تبدیل ہو سکتا ہے۔
•دستاویز اور تفصیل کی گرفتاری۔
اعلی مقامی ریزولیوشن اور آٹو فوکس دستاویز کی گرفت، بصری آرکائیونگ اور دیگر آلات کی حمایت کر سکتے ہیں جہاں تصویر کی تفصیل کو برقرار رکھا جاتا ہے۔
•C-PHY ایمبیڈڈ امیجنگ سسٹمز
یہ ماڈیول OEM آلات کے لیے ایک متعین IMX686 روٹ فراہم کرتا ہے جن کے پروسیسرز اور بورڈ آرکیٹیکچرز پہلے سے ہی C-PHY کیمرہ انضمام کے ارد گرد ڈیزائن کیے گئے ہیں۔
پروڈکٹ کی تفصیلات
|
پروڈکٹ کا نام |
64MP 30Pin C-PHY MIPI کیمرہ ماڈیول |
|
سینسر |
سونی IMX686 CMOS سینسر |
|
پکسل |
64MP |
|
قرارداد |
9428x6944 |
|
فریم ریٹ |
4K@30FPS |
|
سینسر کا سائز |
1/1.73 انچ |
|
فیچر |
PDAF, HDR, 4-in-1 Pixel |
|
آؤٹ پٹ فارمیٹ |
را |
|
فوکسنگ رینج |
10 سینٹی میٹر ~ انفینٹی |
|
ای ایف ایل |
5.43 ملی میٹر |
|
F.NO |
1.89 |
|
ایف او وی |
D79.8 ڈگری |
|
فوکس کی قسم |
VCM آٹو فوکس |
|
ٹی وی کی تحریف |
＜1% |
|
عمل |
ایکٹو الائنمنٹ (AA) عمل - معیاری پیداوار |
|
انٹرفیس |
30Pin BTB C-PHY MIPI انٹرفیس |
حسب ضرورت کے اختیارات
C-PHY میزبان انٹیگریشن
نئے OEM ڈیوائس کے لیے کیمرہ کنفیگریشن کو حتمی شکل دینے سے پہلے ٹارگٹ پروسیسر، کنیکٹر اور C{0}PHY روٹنگ کا جائزہ لیا جا سکتا ہے۔
لینس اور ایف او وی میچنگ
معیاری D79.8 ڈگری لینس کنفیگریشن پر تب بات کی جا سکتی ہے جب ٹارگٹ ڈیوائس کو مختلف سین کوریج یا آپٹیکل خصوصیات کی ضرورت ہو۔
ایف پی سی اور کنیکٹر موافقت
FPC روٹنگ اور کنیکٹر-متعلقہ تقاضوں کا جائزہ لیا جا سکتا ہے جب معیاری ماڈیول کا ڈھانچہ براہ راست کسٹمر کے بورڈ یا انکلوژر سے میل نہیں کھاتا ہے۔
آٹو فوکس کنفیگریشن
VCM فوکس کے رویے کا اندازہ حتمی آلے کے حقیقی کام کرنے والے{0}}فاصلے کی حد سے لگایا جا سکتا ہے۔
متعلقہ کیمرہ ڈیزائنز کے لیے AA
یہ IMX686 ماڈل ایکٹو الائنمنٹ کو معیاری پیداوار کے طور پر استعمال کرتا ہے۔ جب آپٹیکل ضروریات اضافی مینوفیکچرنگ لاگت کا جواز پیش کرتی ہیں تو AA کو دوسرے موزوں کیمرہ ماڈیول ڈیزائنز میں بھی شامل کیا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
سوال: مجھے یہ IMX686 C-PHY کیمرہ ماڈیول کب منتخب کرنا چاہیے؟
A: اس ترتیب کو منتخب کریں جب آپ کا میزبان پروسیسر یا کیمرہ انٹرفیس C-PHY کے ارد گرد ڈیزائن کیا گیا ہو اور آپ کو VCM آٹو فوکس کے ساتھ 64MP IMX686 ماڈیول کی ضرورت ہو۔
سوال: اس ماڈیول میں استعمال ہونے والی سونی IMX686 کی بنیادی خصوصیات کیا ہیں؟
A: ماڈیول 9248 × 6944 مقامی ریزولوشن، 1/1.73 انچ سینسر فارمیٹ اور 0.8 μm پکسلز کے ساتھ 64MP IMX686 CMOS سینسر استعمال کرتا ہے۔
سوال: کیا یہ ایک مکمل کیمرہ ماڈیول ہے یا صرف ایک IMX686 سینسر ہے؟
A: یہ ایک مکمل کیمرہ ماڈیول ہے جو IMX686 سینسر کو لینس آپٹکس، VCM آٹو فوکس، FPC، کنیکٹر اور C-PHY MIPI انٹرفیس کے ساتھ مربوط کرتا ہے۔
سوال: توجہ مرکوز کرنے کی حد کیا ہے؟
A: تصدیق شدہ VCM آٹو فوکس رینج 10 سینٹی میٹر سے انفینٹی تک ہے۔
سوال: کیا یہ IMX686 کیمرہ ماڈیول RAW آؤٹ پٹ کو سپورٹ کرتا ہے؟
A: ہاں۔ RAW اس ماڈیول کے لیے تصدیق شدہ سینسر آؤٹ پٹ فارمیٹ ہے۔
سوال: کیا ایف پی سی، کنیکٹر یا آپٹیکل کنفیگریشن کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A: ہاں۔ میزبان پلیٹ فارم اور مکینیکل ڈیزائن کے مطابق FPC، کنیکٹر، لینس اور متعلقہ ساختی ضروریات پر تبادلہ خیال کیا جا سکتا ہے۔
س: کیا میں C-PHY انٹیگریشن ٹیسٹنگ کے لیے نمونے کی درخواست کر سکتا ہوں؟
A: ہاں۔ ایک نمونہ میزبان کی مطابقت، آٹو فوکس رویے اور پیداوار سے پہلے آپٹیکل کوریج کا جائزہ لینے کے لیے استعمال کیا جا سکتا ہے۔
سوال: اگر میرا پلیٹ فارم C-PHY کی بجائے D{{0}PHY استعمال کرتا ہے تو کیا ہوگا؟
A: SincereFirst 34Pin 4-Lane D-PHY IMX686 کنفیگریشن بھی پیش کرتا ہے۔ دونوں ورژن ایک ہی سینسر پلیٹ فارم کا استعمال کرتے ہیں لیکن مختلف میزبان سائیڈ انٹیگریشن روٹس کی پیروی کرتے ہیں۔
IMX686 C-PHY کیمرہ انٹیگریشن کی منصوبہ بندی کر رہے ہیں؟
اگر IMX686 آپ کی امیجنگ کی ضرورت کو پورا کرتا ہے لیکن C-PHY کنکشن، آٹو فوکس رویے یا آپٹیکل کنفیگریشن کو ابھی بھی تصدیق کی ضرورت ہے، SincereFirst آپ کے میزبان پلیٹ فارم کے خلاف ماڈیول کا جائزہ لینے یا پروجیکٹ ٹیسٹنگ کے لیے نمونہ فراہم کرنے میں مدد کر سکتا ہے۔
